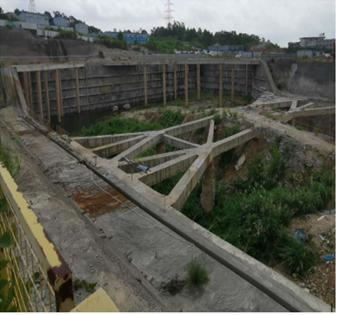

铁汉生态广场基坑支护设计

工程概况：本项目位于深圳市龙岗区坂田街道杨美村，南坪快速和清平高速西北侧，周边为华美西路、科学路、旺科路等市政规划道路(现状为空地，设计规划中)，以及经纬科技地块、梦网科技地块(现状为空地，同时设计开发中)，场地北侧存在一高约8～12m的土坡(目前自稳)。根据业主提供的基坑开挖条件，项目地下室共设有4层，正负零标高暂定为127.0m,考虑底板厚0.5m，垫层厚0.lm,基坑底标高为108.3m,基坑开挖深度约为18.4m(北侧土坡支护剖面支护高度最高约29.7m)，基坑周长约450m, 基坑面积约10480㎡。基坑安全等级为一级。本设计选取坡顶适当放坡+支护桩+锚索(局部+角撑)作为本项目基坑支护基本形式。选取单管旋喷桩作为本项目止水帷幕形式。当单管旋喷桩若遇地层较硬成桩困难，可备选三管旋喷桩作为止水帷幕。

地质概况：场地内揭露的地层为人工填土(Qml)、第四系冲洪积(Qal+pl)、第四系残积层(Qel)，下伏基岩为燕山四期花岗岩(ηγ5K1)。拟建场地地下水类型主要为第四系孔隙潜水及基岩凤化裂隙水。
